Контейнер или открытое исполнение ДГУ – как выбрать защиту
Контейнерное исполнение дизельного генератора нужно там, где агрегат работает на улице круглый год без постоянного присмотра: контейнер держит дождь, снег и мороз, глушит шум до значений, приемлемых для жилой застройки, и защищает от посторонних рук. Открытая рама или капотный кожух обходятся дешевле и годятся для помещения или навеса, где генератор работает нечасто и рядом нет жилых окон. Выбор защиты зависит от места установки, климата, норм по шуму и бюджета.
Ниже – варианты исполнения дизельных генераторов Energoprom: открытая рама, кожух, блок-контейнер (ПБК) и всепогодное исполнение. Смотрим уровень шума в дБ(А), защиту от осадков и вандализма, вентиляцию, отопление зимой, место топливного бака и разницу в обслуживании и перевозке.
Кратко: главное
- Открытая рама – для помещения, контейнер – для улицы. Рама и кожух не держат осадки и не глушат шум до городских норм; контейнерное исполнение решает обе задачи сразу.
- Контейнерное исполнение дизельного генератора снижает шум на 30-45% относительно открытой рамы и доводит уровень до 55-68 дБ(А) на расстоянии 7 м – значений, приемлемых рядом с жилой застройкой.
- Мороз ниже -25 °C требует подогрева и утепления. Без обогрева дизель на морозе заводится с трудом и плохо держит наброс нагрузки, особенно на открытой раме.
- Топливный бак в контейнерном исполнении ставят в отдельном отсеке или под рамой генератора, с двойными стенками и поддоном на случай протечки.
- Контейнер дороже открытой рамы на 30-60% по стоимости конструкции, но окупается за счёт защиты оборудования, снижения шумовых претензий соседей и меньшего числа отказов зимой.
Какие бывают исполнения дизельного генератора
У дизель-генератора четыре варианта защиты корпуса: открытая рама, кожух, блок-контейнер и всепогодное исполнение. Открытая рама – двигатель, генератор и панель управления на стальной раме без корпуса: минимум цены, но никакой защиты от осадков и почти никакого снижения шума. Кожух (капот) закрывает установку панелями со звукопоглощающим наполнителем: осадки почти не страшны, шум заметно ниже, но герметичности нет, а зимой без подогрева агрегат всё равно мёрзнет.

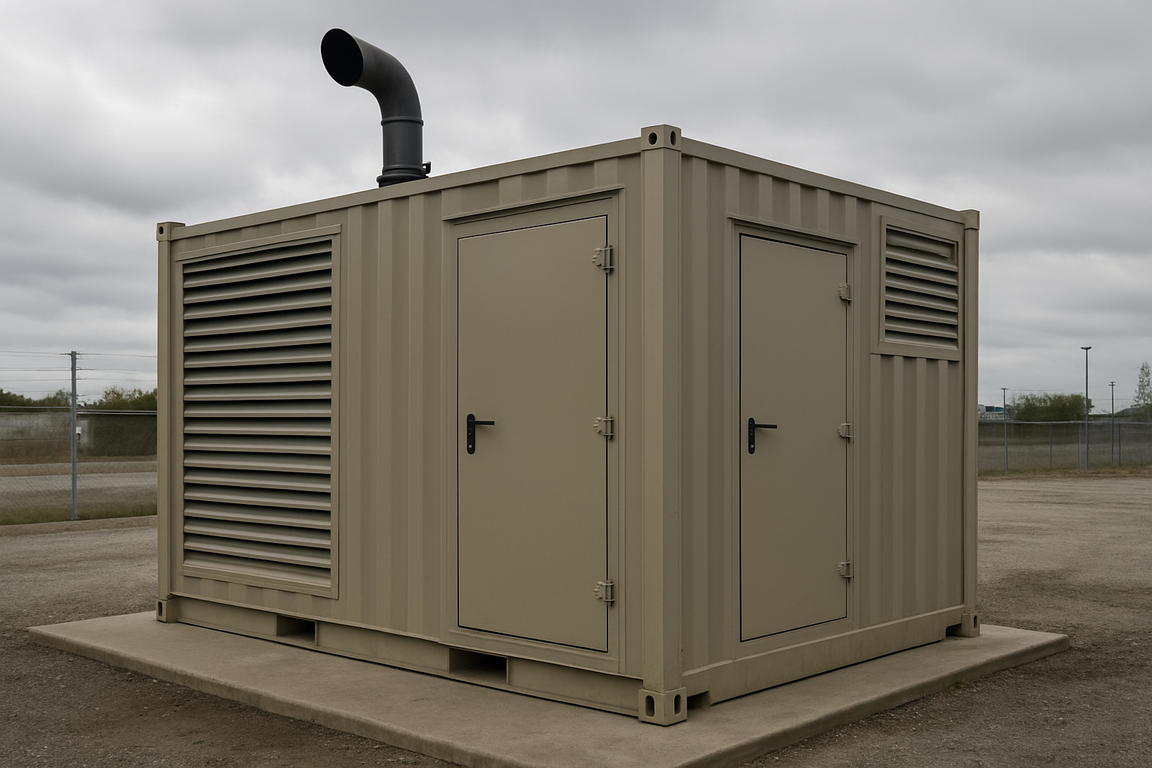

Блок-контейнер (ПБК) – капитальный корпус со стенами, крышей, дверью и вентиляцией, куда генератор ставят как в отдельное помещение. Всепогодное исполнение – тот же контейнер с усиленной теплоизоляцией, обогревом и часто с дополнительной шумоизоляцией: для северных регионов и площадок рядом с жильём. Устройство дизельной электростанции описано в статье «Дизельная электростанция» в Википедии.
Когда ставить ДГУ на улице, а когда прятать в контейнер
Место установки – первый критерий. В отапливаемом зале или под капитальным навесом открытая рама подходит без оговорок: стены и крыша здания берут на себя защиту от осадков, а расстояние до жилых окон обычно позволяет не бороться за децибелы. На открытой площадке без укрытия рама и кожух не спасают от дождя, снега и наледи на контактах – нужен контейнер с полной герметичностью.
Второй критерий – нормы по шуму: у фасада жилого дома допустимо примерно 55 дБ(А) днём и 45 дБ(А) ночью. Рама превышает норматив уже на десятки метров, кожух снижает шум, но не всегда достаточно для ночи, контейнер укладывается в дневные и часто в ночные ограничения. Третий критерий – климат: морозы ниже -30 °C требуют укрытия и подогрева, контейнер решает это конструктивно за счёт утепления и штатного отопителя.
Сколько шумит генератор и на каком расстоянии
Уровень шума дизельного генератора зависит в первую очередь от исполнения корпуса, а не только от мощности. Открытая рама на 7 м даёт порядка 85 дБ(А) – сравнимо с шумом у оживлённой автомагистрали и требует средств защиты слуха. Кожух снижает уровень до 70-75 дБ(А), контейнер – до 62-68 дБ(А), а всепогодное исполнение с дополнительной шумоизоляцией – до 55-60 дБ(А) на том же расстоянии.
Шум на рабочем месте персонала регулирует ГОСТ 12.1.003 «Шум. Общие требования безопасности»: он задаёт предельно допустимые уровни для смены и требует средств защиты при превышении норматива. Для площадки у жилой застройки ориентируются на санитарные нормы для жилой зоны – там пороги строже, особенно ночью.
Как контейнер защищает от осадков и вандализма
Корпус блок-контейнера собирают из стального профилированного листа с порогами дверей и отливами на крыше. Дождь и снег не попадают на генератор и щит управления даже при открытой двери во время обслуживания, а вентиляционные проёмы закрывают жалюзи с козырьком, кабельные вводы уплотняют сальниками. От вандализма защищают запирающиеся двери с двух сторон, стальные жалюзи на воздухозаборах и, при повышенных требованиях, решётка на окнах щитовой и охранная сигнализация – открытая рама и кожух такой защиты не дают в принципе.
Вентиляция и приток воздуха в контейнере
Дизель сжигает воздух в больших объёмах и выделяет тепло, поэтому контейнер нуждается в организованном притоке и вытяжке, а не просто в герметичном корпусе. Приточные жалюзи с заслонками впускают воздух на охлаждение радиатора и горение, вытяжные проёмы у крыши выводят нагретый воздух и выхлоп через глушитель; заслонки закрываются при остановке, чтобы контейнер не выхолаживался зимой. Сечение проёмов рассчитывают по расходу воздуха из паспорта установки – заниженное сечение ведёт к перегреву двигателя. На всепогодных контейнерах вентиляционные тракты дополняют лабиринтными шумоглушителями.
Отопление контейнера и топливный бак зимой

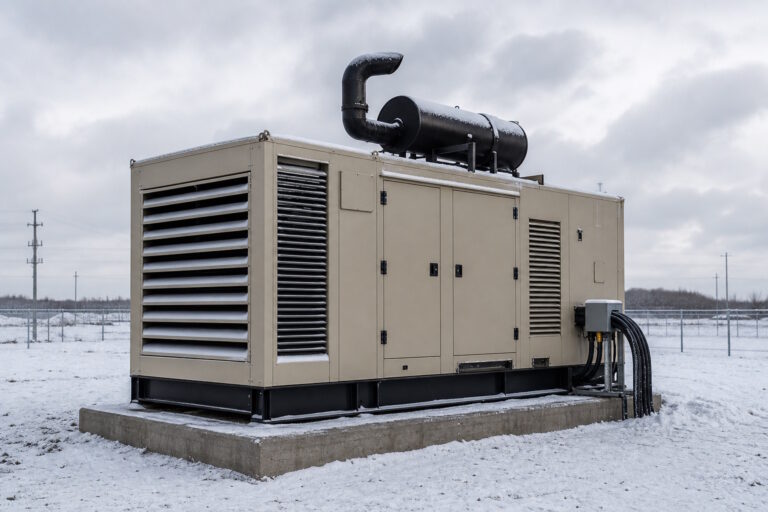

Зимой контейнеру нужен собственный источник тепла независимо от того, работает генератор или стоит в резерве. Подогреватель охлаждающей жидкости и масла держит двигатель готовым к пуску, а тепловая пушка или калорифер греют объём контейнера, чтобы аккумуляторы и щит управления не переохлаждались. Без обогрева дизель на морозе ниже -25 °C заводится с трудом и медленно набирает нагрузку.
Топливный бак чаще встроен в раму снизу или вынесен в отдельный отсек контейнера, с двойными стенками и поддоном на случай протечки. Объём подбирают под автономность – типично 8-24 часа работы на номинальной мощности. Зимой топливо подогревают или заливают зимнее дизельное топливо, иначе парафин забивает фильтры.
Обслуживаемость, габариты и перевозка ДГУ
Открытая рама удобнее всего для обслуживания. Узлы на виду, подойти можно с любой стороны, замена радиатора или генератора не требует демонтажа корпуса. Контейнер организует обслуживание через двери и служебные проходы – удобно и защищено от погоды, но габариты прохода и точки доступа к фильтрам, маслу и насосу нужно закладывать на этапе проектирования, а не подгонять потом.
Габариты и масса растут в ряду рама – кожух – контейнер, поэтому для перевозки чаще нужен полуприцеп, а не бортовой грузовик. Зато готовый контейнер монтируют на площадке за часы: подключил кабели, топливо и заземление – и можно запускать. Подобрать модель под нужную мощность и исполнение удобно в каталоге дизельных генераторов Energoprom.
| Исполнение | Защита и шум | Когда выбирать |
|---|---|---|
| Открытая рама | Нет защиты от осадков, шум около 85 дБ(А) на 7 м | Отапливаемое помещение или капитальный навес, эпизодическая работа |
| Кожух (капот) | Частичная защита от дождя и снега, шум 70-75 дБ(А) | Улица под навесом, ограниченный бюджет, нечастые запуски |
| Контейнер (ПБК) стандартный | Полная защита от осадков и доступа, шум 62-68 дБ(А), вентиляция и подогрев | Постоянная работа на улице, охраняемая и неохраняемая площадка |
| Всепогодный контейнер | Усиленная теплоизоляция, работа при морозе ниже -30 °C, шум 55-60 дБ(А) | Северные регионы, стройплощадки, объекты без укрытия |
| Контейнер с доп. шумоизоляцией | Шум снижен до 50-55 дБ(А) | Площадка вплотную к жилой застройке, ночная работа |
Защиту дизель-генератора выбирают не по каталожной моде, а по трём вопросам: где он стоит, насколько строги нормы по шуму рядом и какой мороз держит площадка зимой. Открытая рама экономит бюджет там, где эти вопросы не критичны, контейнерное исполнение решает все три сразу, но обходится дороже и весит больше.
Практика проектирования дизельных электростанций
Часто задаваемые вопросы
В чём разница между открытым исполнением ДГУ и контейнером?
Открытая рама – генератор без корпуса, для помещения или навеса, с минимальной ценой и максимальным шумом. Контейнер – корпус со стенами, вентиляцией и подогревом: защищает от осадков, снижает шум до 55-68 дБ(А) и ставится прямо на улице без укрытия.
Насколько контейнерное исполнение дизельного генератора снижает шум?
Относительно рамы (около 85 дБ(А) на 7 м) стандартный контейнер снижает уровень до 62-68 дБ(А), всепогодное исполнение – до 55-60 дБ(А). Разница в 25-30 дБ(А) обычно закрывает дневные и часто ночные нормативы для жилой застройки.
Нужно ли отопление в контейнере зимой?
Да, если мороз ниже -25 °C – подогреватель жидкости, масла и калорифер для объёма контейнера обязательны. Без обогрева дизель заводится медленно и хуже держит наброс нагрузки на морозе.
Где размещают топливный бак в контейнерном исполнении?
Бак встраивают в раму снизу или выносят в отдельный отсек с двойными стенками и поддоном на случай протечки. Ёмкость подбирают под автономность, обычно 8-24 часа на номинальной мощности, зимой топливо подогревают.
Что выбрать для площадки рядом с жилыми домами?
Контейнер, а лучше всепогодное исполнение с доп. шумоизоляцией: только оно снижает шум до значений, приемлемых по нормам для жилой зоны днём и ночью. Рама и кожух почти всегда создают превышение.
Как выбрать защиту для своей ДГУ
Начните с трёх вопросов: где стоит генератор, какие нормы по шуму действуют рядом и какой мороз держит площадка зимой. Если это отапливаемое помещение или навес без шумовых претензий – рама или кожух дешевле. Если генератор работает на улице постоянно, рядом жильё или зимы суровые – контейнер окупает разницу в цене за первый отопительный сезон.
Подобрать генератор под нужную мощность и исполнение – в каталоге Energoprom, линейку дизельных генераторов смотрите в разделе дизельные генераторы Energoprom. Правильно выбранная защита корпуса экономит на шумовых претензиях соседей и ремонте узлов, испорченных водой и морозом, больше, чем стоит сам контейнер.
